Wer eine 4 Draht Gegensprechanlage anschließen möchte, steht meist vor einer ganz praktischen Frage: Passen die vorhandenen Leitungen zur geplanten Türkommunikation – und wie lässt sich das System sauber, sicher und ohne unnötige Fehlersuche in Betrieb nehmen? Genau hier entscheidet sich, ob die Anlage später zuverlässig arbeitet oder im Alltag durch Störungen, Aussetzer oder schlechte Sprachqualität auffällt.
Die gute Nachricht: 4-Draht-Systeme sind technisch klar aufgebaut und bei passender Verkabelung sehr gut beherrschbar. Gerade in Einfamilienhäusern, kleineren Mehrfamilienobjekten oder bei gezielten Modernisierungen sind sie nach wie vor eine sinnvolle Lösung. Voraussetzung ist, dass die Leitungsführung, die Stromversorgung und die Zuordnung der Adern von Anfang an sauber geplant werden.
Wann eine 4-Draht-Technik sinnvoll ist
Eine 4-Draht-Gegensprechanlage arbeitet in der Regel mit getrennten Leitungen für Versorgung und Signalübertragung. Das macht die Technik nachvollziehbar, aber auch etwas weniger tolerant gegenüber Verdrahtungsfehlern als moderne BUS- oder 2-Draht-IP-Lösungen. Dafür profitieren viele Anwender von einer klaren Struktur, die bei Neuinstallation oder passender Bestandsverkabelung gut umzusetzen ist.
Sinnvoll ist diese Technik vor allem dann, wenn bereits ein geeignetes Kabel vorhanden ist oder wenn die Anlage bewusst einfach und lokal aufgebaut werden soll. Für ein klassisches Wohnhaus mit Außenstation, Innenstation und Türöffner kann ein 4-Draht-System wirtschaftlich und zuverlässig sein. Bei größeren Objekten, stark verzweigten Leitungswegen oder dem Wunsch nach Smartphone-Anbindung lohnt sich dagegen oft der Blick auf flexiblere Systemwelten.
Genau an diesem Punkt sollte man nicht nur auf den Preis der Anlage schauen. Entscheidend ist, wie gut das System zur Immobilie passt. Eine günstige Türsprechanlage hilft wenig, wenn später zusätzliche Netzteile, Relais oder Umbauten nötig werden.
4 Draht Gegensprechanlage anschließen – diese Grundlagen müssen stimmen
Bevor die erste Klemme belegt wird, sollten drei Punkte geklärt sein: Welche Komponenten gehören zum System, welche Leitungen stehen zur Verfügung und wie wird der Türöffner versorgt? Viele Probleme entstehen nicht beim eigentlichen Anschluss, sondern schon durch falsche Annahmen in der Vorbereitung.
Typisch sind eine Außenstation an der Tür, eine oder mehrere Innenstationen, ein Netzteil beziehungsweise Trafo und optional ein elektrischer Türöffner. Je nach Hersteller können die Klemmenbezeichnungen variieren. Deshalb ist immer der Schaltplan des konkreten Systems maßgeblich und nicht die Farbzuordnung eines vorhandenen Kabels. Kabelfarben helfen bei der Orientierung, ersetzen aber keine Messung und keine eindeutige Zuordnung.
Ebenso wichtig ist die Leitungsqualität. Eine 4-Draht-Anlage reagiert auf schlechte Kontakte, korrodierte Verbindungen oder unklare Abzweigungen deutlich empfindlicher, als viele vermuten. Wenn in einem Bestandsgebäude alte Leitungen genutzt werden sollen, ist eine Prüfung mit Messgerät vor der Montage sinnvoll. Das spart später viel Zeit.
Welche vier Adern typischerweise genutzt werden
Die konkrete Funktion der vier Adern hängt vom System ab. Häufig werden sie für Spannungsversorgung, Masse, Audio und Rufsignal beziehungsweise Steuerfunktionen verwendet. Bei manchen Anlagen wird der Türöffner zusätzlich separat geführt, bei anderen über das System geschaltet. Genau hier liegt ein wichtiger Unterschied zwischen verschiedenen Herstellern und Baureihen.
Wer ohne Schaltplan arbeitet und nur nach dem Prinzip „vier Drähte sind vier Drähte“ vorgeht, riskiert Fehlfunktionen. Sprachverbindung, Klingel und Türöffner können einzeln oder gemeinsam ausfallen, obwohl auf den ersten Blick alles richtig angeschlossen wirkt. Deshalb sollte die Belegung immer exakt nach Herstellervorgabe erfolgen.
Die richtige Reihenfolge bei der Installation
In der Praxis bewährt sich ein systematisches Vorgehen. Zuerst wird die Stromversorgung geklärt, dann die Verbindung zwischen Außen- und Innenstation, erst danach folgen Zusatzfunktionen wie Türöffner oder zweite Innenstation. So lassen sich Fehler schneller eingrenzen.

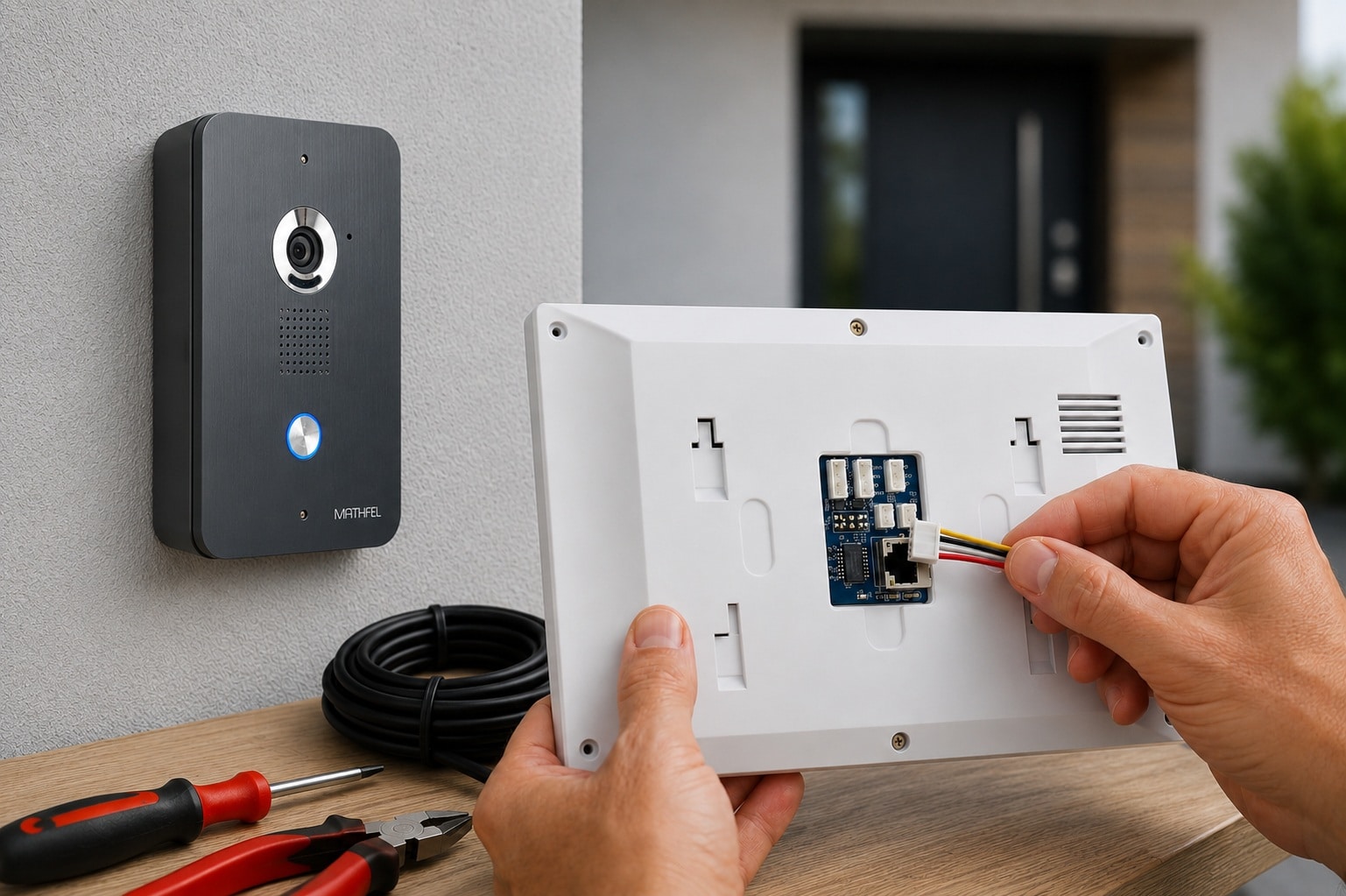

Montieren Sie zunächst die Geräte mechanisch sauber und achten Sie auf geeignete Montagehöhen. Die Außenstation sollte gut erreichbar und vor unnötiger Feuchtigkeit geschützt sein. Im Innenbereich zählt vor allem eine alltagstaugliche Position – nicht zu nah an Störquellen und so, dass Rufannahme und Bedienung komfortabel bleiben.
Danach werden die Leitungen vorbereitet. Adern sauber abisolieren, eindeutig kennzeichnen und nicht unter Spannung anklemmen. Wichtig ist, dass keine Litzen überstehen und keine Klemmen durch zu starkes Anziehen beschädigt werden. Gerade bei feinen Anschlussklemmen führen kleine Montagefehler schnell zu Wackelkontakten.
Im nächsten Schritt erfolgt der elektrische Anschluss nach Plan. Erst wenn Versorgung, Kommunikation und Rufsignal sicher verbunden sind, sollte Spannung zugeschaltet werden. Dann folgt ein Funktionstest in klarer Reihenfolge: Klingeltaste prüfen, Sprechverbindung testen, Hörqualität kontrollieren und zuletzt den Türöffner auslösen.
Häufige Fehler beim Anschließen einer 4-Draht-Anlage
Der häufigste Fehler ist eine falsche Aderzuordnung. Besonders in Bestandsgebäuden werden Adern oft nach Farbe angeschlossen, obwohl zwischendurch umgeklemmt oder verlängert wurde. Das Ergebnis sind unklare Funktionen oder sporadische Ausfälle.
Ebenfalls oft problematisch ist ein ungeeignetes oder falsch angeschlossenes Netzteil. Wenn Spannung oder Leistung nicht zum System passen, kann die Anlage zwar teilweise reagieren, aber nicht stabil arbeiten. Das zeigt sich zum Beispiel an leiser Sprache, flackernden Anzeigen oder einem Türöffner, der nur unzuverlässig auslöst.
Ein weiterer Punkt ist die gemeinsame Nutzung alter Leitungswege mit anderen Stromkreisen. Werden Schwachstromleitungen ungünstig geführt oder liegen sie über längere Strecken störanfällig neben spannungsführenden Leitungen, kann das die Signalqualität beeinträchtigen. Das betrifft vor allem Audiofunktionen und Steuerimpulse.
Auch der Türöffner verdient besondere Aufmerksamkeit. Nicht jeder elektrische Türöffner wird identisch eingebunden. Manche Systeme schalten direkt, andere benötigen eine separate Versorgung oder ein Relais. Wer diesen Unterschied übersieht, wundert sich später über eine funktionierende Sprechverbindung bei gleichzeitig blockierter Türfreigabe.
Bestandsgebäude: Was vor der Nachrüstung geprüft werden sollte
Gerade bei Modernisierungen ist die Frage nach der vorhandenen Verkabelung entscheidend. Eine 4-Draht-Lösung kann gut funktionieren, wenn vier durchgängige und technisch brauchbare Adern zwischen den relevanten Punkten verfügbar sind. Fehlen Adern oder ist der Leitungszustand unklar, wird die Installation schnell aufwendig.
Dann stellt sich die praktische Abwägung: Bestehende Kabel weiterverwenden oder auf ein anderes System ausweichen? Wenn zusätzliche Funktionen wie Video, App-Anbindung oder mehrere Innenstationen gewünscht sind, kann ein modernes 2-Draht-IP-System trotz höherer Anfangsinvestition die bessere Wahl sein. Wer dagegen eine klar definierte Basislösung für Sprache und Türöffnung benötigt, fährt mit 4-Draht-Technik oft weiterhin gut.
Für Eigentümer und Verwalter zählt dabei nicht nur die Montage selbst, sondern auch die spätere Wartbarkeit. Eine sauber dokumentierte Verdrahtung, nachvollziehbare Klemmenbelegung und eine realistische Systemplanung zahlen sich langfristig aus – besonders dann, wenn später erweitert oder ein Gerät ersetzt werden soll.
Wann Fachberatung sinnvoll ist
Nicht jede Anlage sollte im Alleingang angeschlossen werden. Sobald mehrere Wohneinheiten, besondere Türöffner-Szenarien, lange Leitungswege oder gemischte Alt- und Neubauverkabelungen ins Spiel kommen, steigt die Komplexität deutlich. Dann ist es wirtschaftlicher, vorab die Systemfrage sauber zu klären, statt später Montagefehler zu korrigieren.
Gerade im Bereich Sicherheitstechnik ist die passende Lösung selten nur eine Frage des Anschlussbilds. Es geht auch um Nutzungskomfort, Zutrittskontrolle, Erweiterbarkeit und den Zustand der Immobilie. Ein Fachhändler mit technischer Beratung kann hier schnell einordnen, ob eine klassische 4-Draht-Anlage wirklich die beste Lösung ist oder ob eine modernere Alternative im Bestand sinnvoller arbeitet. Genau hier setzt auch Mathfel mit produktspezifischer Orientierung und technischem Support an.
4 Draht Gegensprechanlage anschließen oder System wechseln?
Diese Entscheidung hängt weniger von Vorlieben als von den Rahmenbedingungen ab. Wenn Leitungen passen, der Funktionsumfang klar definiert ist und keine komplexe Erweiterung geplant wird, bleibt 4-Draht-Technik eine solide Option. Sie ist verständlich, bewährt und bei richtiger Installation zuverlässig.
Wenn jedoch Video, mobile Steuerung, mehrere Teilnehmer oder flexible Zutrittsmethoden gefragt sind, stößt die klassische Verdrahtung je nach Objekt schneller an Grenzen. Dann ist ein Systemwechsel oft nicht Luxus, sondern eine technisch saubere und langfristig wirtschaftliche Entscheidung.
Am Ende zählt nicht, ob die Anlage möglichst einfach auf dem Papier wirkt, sondern ob sie an Ihrer Tür im Alltag zuverlässig funktioniert – bei jedem Klingeln, jeder Sprechverbindung und jeder Türfreigabe.
